Apa Kepanjangan SDR dalam Pipa? Panduan Lengkap

Apa Kepanjangan dari SDR?

SDR adalah singkatan dari Rasio Dimensi Standar , dan ini adalah salah satu spesifikasi pertama yang diperiksa seorang insinyur ketika memilih pipa plastik untuk suatu proyek. Angka tersebut memberi tahu Anda bagaimana diameter luar pipa berhubungan dengan ketebalan dindingnya, yang pada gilirannya menentukan seberapa besar tekanan yang dapat ditangani pipa dengan aman. Sebuah pipa bertanda SDR 11, misalnya, mempunyai diameter luar sebelas kali ketebalan dinding minimum.

Istilah ini selalu muncul di seluruh spesifikasi perpipaan air, gas, saluran pembuangan, dan industri, khususnya untuk pipa bertekanan HDPE dan PVC. Produsen yang memproduksi a berbagai macam produk pipa hdpe biasanya mencantumkan SDR di samping diameter pipa dan kelas tekanan karena ketiga nilai tersebut bersama-sama menentukan apa yang harus dilakukan oleh pipa tersebut.

Bagaimana SDR Dihitung

Rumus dibalik SDR sangatlah mudah:

SDR = Diameter Luar Ketebalan Dinding Minimum

Ambil pipa dengan diameter luar 4,5 inci dan ketebalan dinding minimum 0,409 inci. Bagilah satu dengan yang lain dan hasilnya adalah 11, sehingga pipa tersebut diklasifikasikan sebagai SDR 11. Ubah ketebalan dinding menjadi 0,265 inci pada diameter yang sama dan SDR naik menjadi 17. Tidak ada perubahan pada diameter luar—hanya dinding yang berubah, dan variabel tunggal itulah yang ditangkap oleh angka SDR.

Mengapa SDR Penting untuk Kinerja Pipa

SDR bukan sekadar label dimensi—ini adalah indikator langsung seberapa besar tekanan internal yang dapat ditahan oleh suatu pipa. Hubungannya berjalan dalam satu arah yang jelas: angka SDR yang lebih rendah berarti dinding yang lebih tebal dibandingkan dengan diameter pipa, dan dinding yang lebih tebal menangani tekanan yang lebih tinggi. Angka SDR yang lebih tinggi berarti dinding yang lebih tipis, kapasitas tekanan yang lebih rendah, dan biasanya pipa yang lebih ringan dan lebih murah.

Inilah sebabnya mengapa dua pipa dengan diameter berbeda tetapi SDR yang sama memiliki tingkat tekanan yang sama, asalkan terbuat dari bahan yang sama. Pipa HDPE SDR 11 2 inci dan pipa HDPE SDR 11 12 inci keduanya memiliki tekanan kerja yang sama, karena rasio dinding terhadap diameter tetap konstan. Konsistensi itu adalah bagian dari apa yang dihasilkan pipa polietilen densitas tinggi untuk distribusi air mudah untuk ditentukan di seluruh sistem dengan ukuran pipa campuran.

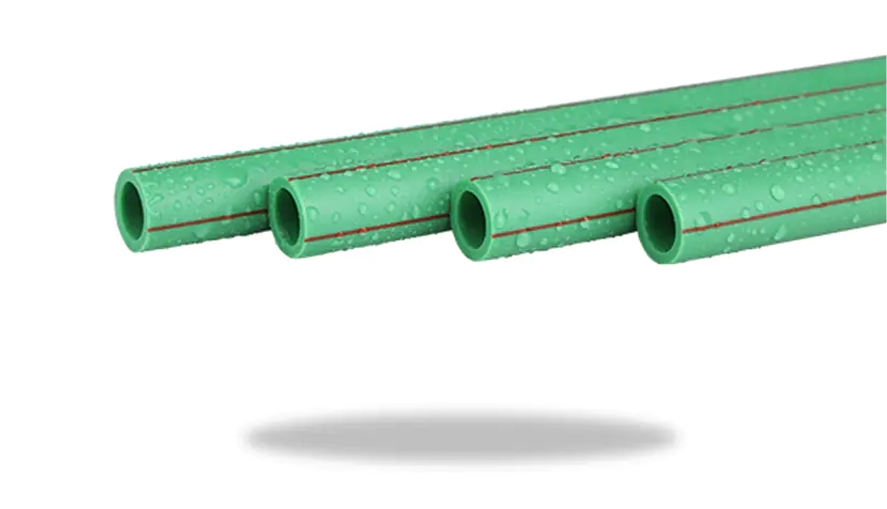

Ketebalan dinding yang digerakkan oleh SDR juga mempengaruhi kekakuan. Pipa dengan SDR yang lebih rendah lebih tahan terhadap defleksi akibat beban tanah dan beban lalu lintas dibandingkan pipa berdinding tipis dengan SDR tinggi, sehingga penting untuk instalasi yang terkubur. Logika yang sama juga berlaku pada sistem perpipaan plastik lainnya—the kekuatan mekanik dan ketahanan tekan pipa PPR mengikuti hubungan ketebalan dinding yang sebanding.

SDR vs. DR: Apa Bedanya

SDR dan DR dihitung dengan cara yang sama dan menggambarkan hubungan fisik yang sama, namun keduanya bukanlah istilah yang dapat dipertukarkan. DR (Rasio Dimensi) berlaku untuk setiap rasio diameter luar terhadap ketebalan dinding. SDR mengacu secara khusus pada rasio yang termasuk dalam rangkaian angka standar yang ditetapkan oleh ANSI: 9, 11, 13.5, 17, 21, 26, dan 32.5. Setiap peningkatan pada rangkaian tersebut mewakili sekitar 20% pengurangan ketebalan dinding dari yang sebelumnya.

Beberapa standar pipa menggunakan rasio dimensi yang tidak sesuai dengan seri tersebut. Pipa PVC AWWA C900, misalnya, diproduksi dalam DR 14, DR 18, dan DR 25—nilai yang dipilih untuk mencapai kelas tekanan tertentu daripada mengikuti perkembangan ANSI. Pipa-pipa tersebut dengan tepat disebut pipa DR, bukan pipa SDR, meskipun matematika dasarnya sama. Dalam percakapan sehari-hari kedua istilah tersebut digunakan secara longgar, namun perbedaannya penting ketika menulis spesifikasi atau membandingkan pipa dengan bahan plastik yang berbeda, misalnya Pipa HDPE dibandingkan dengan pipa PVC dan baja dalam kekuatan dan fleksibilitas.

Nilai SDR Umum dan Penerapannya

Tidak semua nilai SDR cocok untuk setiap pekerjaan. Angka yang lebih rendah digunakan di tempat yang tekanannya paling tinggi; angka yang lebih tinggi pergi ke tempat yang bebannya lebih ringan atau tidak ada.

SDR 11 banyak digunakan karena menyeimbangkan kapasitas tekanan dengan biaya material, dan merupakan peringkat standar untuk sebagian besar pipa distribusi gas alam serta banyak lainnya. Produk pipa HDPE direkayasa untuk distribusi gas . Sebaliknya, pipa dengan rating SDR 26 atau 32,5 muncul dalam drainase yang diberi gravitasi di mana tekanan internal minimal dan prioritasnya adalah efisiensi biaya dibandingkan kekuatan semburan.

Cara Memilih SDR yang Tepat

Pemilihan SDR dimulai dengan tekanan kerja yang perlu ditangani oleh pipa, termasuk head elevasi dalam sistem. Dari sana, beberapa faktor lain biasanya mendorong pilihan ke arah angka yang lebih rendah atau lebih tinggi.

• Tekanan lonjakan akibat siklus pompa, penutupan katup, atau penggunaan hidran, yang untuk sementara dapat melebihi tekanan kondisi tunak
• Metode pemasangan—pengeboran terarah dan ledakan pipa memberikan tegangan tarik yang sering kali memerlukan dinding yang lebih tebal daripada yang dibutuhkan oleh nilai tekanan saja
• Suhu pengoperasian, karena peringkat tekanan untuk pipa plastik didasarkan pada suhu referensi standar dan turun seiring kenaikan suhu
• Pembebanan eksternal dari kedalaman penimbunan, kondisi tanah, dan lalu lintas, yang mempengaruhi seberapa besar kekakuan cincin yang dibutuhkan pipa

Menurut Panduan teknis Plastics Pipe Institute tentang rasio dimensi HDPE , mencocokkan SDR dengan tekanan dan kondisi pemasangan—bukan hanya tekanan saja—adalah hal yang menjaga kinerja sistem perpipaan sepanjang umur desain penuhnya. Menempatkan SDR tepat di depan menghindari ketidaksesuaian yang merugikan dengan alat kelengkapan dan peralatan fusi, karena sambungan, kopling, dan alat las semuanya dibuat berdasarkan rentang SDR tertentu. Untuk gambaran yang lebih luas tentang kesesuaian peringkat ini dengan pemilihan pipa secara keseluruhan, lihat keunggulan dan area penerapan pipa polietilen densitas tinggi .
